MR112A Thiết bị đào tạo hệ thống điều hòa không khí ô tô Thiết bị đào tạo làm lạnh Thiết bị đào tạo nghề
1. Giới thiệu sản phẩm
1.1 Mô tả sản phẩm

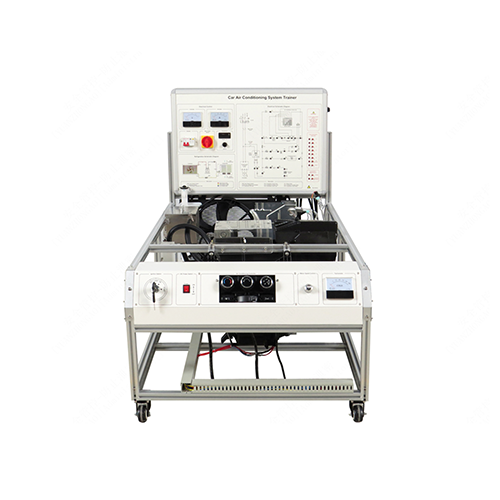

Bàn đào tạo này sử dụng hệ thống điều hòa không khí ô tô nguyên bản và sử dụng động cơ để mô phỏng động cơ điều khiển hệ thống điều hòa không khí, thể hiện chân thực cấu trúc và nguyên lý hoạt động của hệ thống điều hòa không khí ô tô.
Tìm hiểu cách máy điều hòa hoạt động bình thường:
Chất làm lạnh hấp thụ nhiệt khi bay hơi trong dàn bay hơi và giải phóng nhiệt khi hóa lỏng trong dàn ngưng tụ. Nhiệt trong xe liên tục được truyền ra bên ngoài thông qua chu trình làm lạnh, do đó làm giảm nhiệt độ trong xe, và không khí mát được thổi vào xe thông qua quạt gió để đạt được hiệu quả điều hòa không khí trong xe.
1. Quá trình nén: Máy nén nén môi chất lạnh dạng khí có nhiệt độ và áp suất thấp thành môi chất lạnh dạng khí có nhiệt độ và áp suất cao, tăng áp suất và nhiệt độ để chuẩn bị cho quá trình ngưng tụ và hóa lỏng tiếp theo.
2. Quá trình ngưng tụ: Môi chất lạnh dạng khí ở nhiệt độ và áp suất cao đi vào bình ngưng. Trong bình ngưng, môi chất lạnh trao đổi nhiệt với không khí bên ngoài thông qua bộ tản nhiệt, tản nhiệt ra không khí bên ngoài xe, dần dần làm mát và hóa lỏng thành môi chất lạnh dạng lỏng ở nhiệt độ và áp suất cao.
3. Quá trình tiết lưu: Chất làm lạnh lỏng ở nhiệt độ cao, áp suất cao được tiết lưu và giảm áp bằng van tiết lưu, trở thành chất làm lạnh lỏng ở nhiệt độ thấp, áp suất thấp và đi vào bộ bay hơi.
4. Quá trình bay hơi: Môi chất lạnh dạng lỏng ở nhiệt độ thấp, áp suất thấp bốc hơi trong dàn bay hơi, hấp thụ nhiệt của không khí xung quanh dàn bay hơi, làm giảm nhiệt độ không khí và tạo thành luồng gió lạnh. Đồng thời, môi chất lạnh bốc hơi thành môi chất lạnh dạng khí ở nhiệt độ thấp, áp suất thấp, được hút vào máy nén và bắt đầu một chu trình mới.
5. Lưu thông không khí: Quạt gió hút không khí trong xe vào hệ thống điều hòa, làm mát qua bộ phận bay hơi, sau đó thổi ngược trở lại xe để làm mát tuần hoàn không khí trong xe. Ngoài ra, hệ thống điều hòa cũng có thể điều chỉnh luồng không khí đến các cửa gió khác nhau bằng cách điều chỉnh van điều tiết trong ống gió để điều chỉnh nhiệt độ cho các khu vực khác nhau trong xe.
1.2 Tính năng sản phẩm
Trình bày nguyên lý hoạt động và quy trình của hệ thống điều hòa không khí trên ô tô.
Có thể thiết lập nhiều điểm lỗi để mô phỏng và khắc phục sự cố ô tô.
2. Thông số kỹ thuật
2.1 Thông số kỹ thuật
Thông số nguồn điện: AC 220V ba dây một pha ±10% 50Hz
2.2 Kích thước và trọng lượng
Kích thước: 1530 mm*930 mm*1200 mm
Trọng lượng: 177 kg
3. Tên linh kiện sản phẩm và chức năng
3.1 Thân máy
Mã sản phẩm Tên Số lượng
1 Tủ điện 1
2 Linh kiện hệ thống điều hòa không khí 1
3 Bánh xe vạn năng 4
3.2 Hộp nguồn sản phẩm
Mã sản phẩm Tên Số lượng
1 Vôn kế 1
2 Ampe kế 1
3 Cầu dao tự động 2P 1
4 Công tắc nguồn 1
5 Đồng hồ đo nhiệt độ 1
6 Sơ đồ mạch 1
7 Sơ đồ mạch 1
8 Nút cài đặt lỗi 10
3.3 Linh kiện điều hòa không khí
Mã sản phẩm Tên Số lượng
1 Linh kiện hệ thống điều hòa không khí 1
2 Công tắc khóa 1
3 Công tắc nguồn DC 1
4 Núm chuyển đổi nóng lạnh 1
5 Công tắc bánh răng quạt gió 1
6 Công tắc cửa gió điều hòa 1
7 Công tắc điều hòa 1
8 Núm điều chỉnh tốc độ 1
9 Đồng hồ đo tốc độ 1
10 Máy nén 1
11 Cửa gió điều hòa 1
12 Cửa gió điều hòa 1
13 Động cơ 1
14 Dàn ngưng tụ 1
15 Dàn bay hơi 1
16 Bình chứa nước nóng 1
17 Dàn nóng 1
3.4 Phụ kiện sản phẩm
Số. Tên. Số lượng.
1 Bơm chân không dùng để đánh trứng 220V 50 Hz 1
2 Bộ dụng cụ sửa chữa ô tô (1 thân van đôi flo, 1 cặp khớp nối điều chỉnh, 1 cờ lê, 3 ống flo chống cháy nổ, 1 dụng cụ mở nắp chai R134a) 1
3 Vòng đệm chữ O cho máy điều hòa ô tô 18 ô 225 + cờ lê lõi van 1
4 Bộ dụng cụ tháo ống dẫn xăng cho ống điều hòa 16 món 1
5 Đồng hồ vạn năng kỹ thuật số UA 9205 1
6 Đầu dò halogen DY 5750B 1
7 Cầu chì lắp cầu chì cỡ trung bình 50A 5
4. Danh sách thí nghiệm giảng dạy sản phẩm (Xem Hướng dẫn thí nghiệm để biết chi tiết)
(1) Thí nghiệm quy trình nạp flo
(2) Thí nghiệm vận hành hệ thống điều hòa ô tô
(3) Thí nghiệm cài đặt lỗi và xử lý sự cố hệ thống điều hòa ô tô
