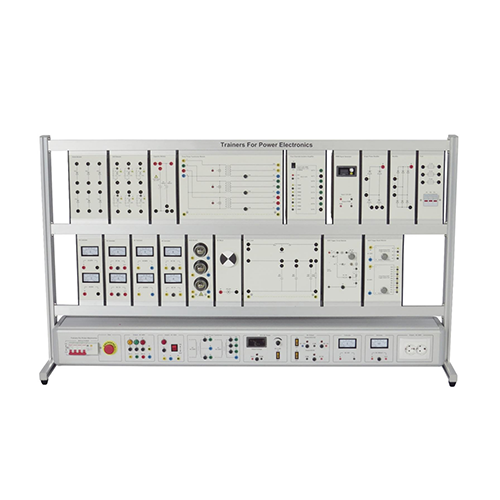

MR498E Thiết bị thực hành Điện tử Công suất Thiết bị Thí nghiệm Điện
1. Giới thiệu thiết bị
1.1 Tổng quan
Bệ đào tạo bao gồm các mạch ứng dụng điển hình của nhiều loại diode khác nhau. Thông qua các thí nghiệm liên quan, sinh viên có thể làm quen với các đặc tính điện của diode, nắm vững các nguyên lý và phương pháp điều khiển, đồng thời trau dồi kiến thức và kỹ năng tương ứng. Đồng thời, bệ đào tạo cũng được sử dụng để đánh giá giảng dạy và đào tạo kỹ năng cho các chuyên ngành liên quan tại các trường kỹ thuật.
1.2 Đặc điểm
(1) Bệ đào tạo sử dụng đế hợp kim nhôm để chế tạo bệ đào tạo, có cấu trúc ổn định. Mỗi mô-đun bộ truyền động được đặt trên đế, giúp dễ sử dụng và không dễ bị hư hỏng.
(2) Cấu trúc tổng thể sử dụng kiểu mở và tháo rời, các mô-đun có thể dễ dàng thay thế. Nội dung của các mô-đun được xác định theo nguyên tắc có chức năng sản xuất và chức năng học tập toàn diện, giúp sinh viên dễ dàng lựa chọn các mô-đun cần thiết trong quá trình giảng dạy hoặc thi đấu.
2. Thông số kỹ thuật
Công suất đầu vào: 380V±10% 50Hz
Trọng lượng: <150kg
Điều kiện làm việc: Nhiệt độ môi trường: -10℃~+40℃
Độ ẩm tương đối: <85% (25℃)
Kích thước: khoảng 1600mm×400mm×950mm
3. Danh sách linh kiện
3.1 Linh kiện chính
Mã số Tên
1 Mô-đun hộp treo
2 Mô-đun hộp nguồn
3.2 Linh kiện hộp nguồn
Mã số Tên
1 Cầu dao tự động 4 chân
2 Đầu ra nguồn AC 380V
3 Đầu ra nguồn AC 220V
4 Biến áp AC đơn 9V/12V
5 Đầu ra nguồn DC 0-36V
6 Đầu ra nguồn DC ±12V/5V
7 Vôn kế DC
8 Ampe kế DC
9 Ổ cắm kiểu châu Âu lắp âm tường đôi
3.3 Danh sách cấu hình thiết bị
Mã số Tên Số lượng
Linh kiện 1 Hộp treo mô-đun diode 1
Linh kiện 2 Hộp treo mô-đun chỉnh lưu điều khiển bằng silicon 1
Linh kiện 3 Hộp treo mô-đun tụ điện 1
Linh kiện 4 Hộp treo mô-đun biến áp ba pha 1
Linh kiện 5 Hộp treo mô-đun khuếch đại bốn chiều 1
Linh kiện 6 Hộp treo mô-đun PWM 1
Linh kiện 7 Hộp treo mô-đun diode cầu một pha 1
Linh kiện 8 Hộp treo mô-đun diode cầu ba pha 1
Linh kiện 9 Hộp treo mô-đun cầu chì 1
Linh kiện 10 Hộp treo mô-đun vôn kế DC 1
Linh kiện 11 Hộp treo mô-đun ampe kế DC 1
Linh kiện 12 Hộp treo mô-đun vôn kế AC 1
Linh kiện 13 Hộp treo mô-đun ampe kế AC 1
Linh kiện 14 Hộp treo mô-đun bóng đèn 1
Linh kiện 15 Hộp treo mô-đun động cơ 1
Linh kiện 16 Hộp treo mô-đun RLC 1
Linh kiện 17 Hộp treo mô-đun mạch kích hoạt SCR 1
Linh kiện 18 Hộp treo mô-đun bo mạch kích hoạt SCR 1
3.4 Phụ kiện
Số. Tên Số lượng
1 Cáp điện an toàn 4mm
1 mét hai đầu màu xanh lam 5
2 Cáp điện an toàn 4mm
1 mét hai đầu đen 7
3 Cáp điện an toàn 4mm
1 mét hai đầu đỏ 7
4 Cáp điện an toàn 4mm 1 mét hai đầu vàng 5
5 Cáp điện an toàn 4mm 1 mét hai đầu Hai màu 5
6 Đồng hồ vạn năng kỹ thuật số 1
7 Cáp điện an toàn 2mm 100CM 20
8 Cầu chì 1A 5*20 10
9 Cầu chì 2A 5*20 10
10 Cầu chì 3A 5*20 10
11 Cầu chì 5A 5*20 10
12 Lõi cầu chì 2A 5
13 Cáp cầu nối chữ U K4 đen 5
4. Danh sách thí nghiệm
Thí nghiệm 1 Thí nghiệm đo mạch chỉnh lưu nửa sóng một pha
Thí nghiệm 2 Thí nghiệm đo mạch chỉnh lưu toàn sóng một pha
Thí nghiệm 3 Thí nghiệm đo mạch chỉnh lưu cầu một pha
Thí nghiệm 4 Mạch chỉnh lưu ba pha Thí nghiệm đo điện áp tăng cường mạch
Thí nghiệm 5: Thí nghiệm đo mạch chỉnh lưu cầu ba pha
Thí nghiệm 6: Thí nghiệm đo mạch DC ba pha điều khiển hoàn toàn
Thí nghiệm 7: Thí nghiệm khuếch đại mạch PWM
Thí nghiệm 8: Thí nghiệm kiểm tra mô-đun tụ điện
